# scaffold 项目之工作流的审批接入（业务表单）

# 简介

可以看 scaffold 项目之工作流 文章

# 开始使用

「业务接入（业务表单）」的流程：业务需建立独立的数据库表，并开发对应的表单、详情界面。

整个过程，还是：

  1. 定义流程：【管理员】新建流程、设计流程模型、并设置用户任务的审批人，最终发布流程
  2. 发起流程：【员工】选择流程，并发起流程实例
  3. 审批流程：【审批人】接收到流程任务，审批结果为通过或不通过

# 1. 业务接入（业务表单）

根据业务需要，业务通过建立独立的数据库表（业务表）记录申请信息，而流程引擎只负责推动流程的前进或者结束。两者需要进行双向的关联：

  • 每一条业务表记录，通过它的流程实例的编号 ( process_instance_id ) 指向对应的流程实例
  • 每一个流程实例，通过它的业务键 ( BUSINESS_KEY_ ) 指向对应的业务表记录

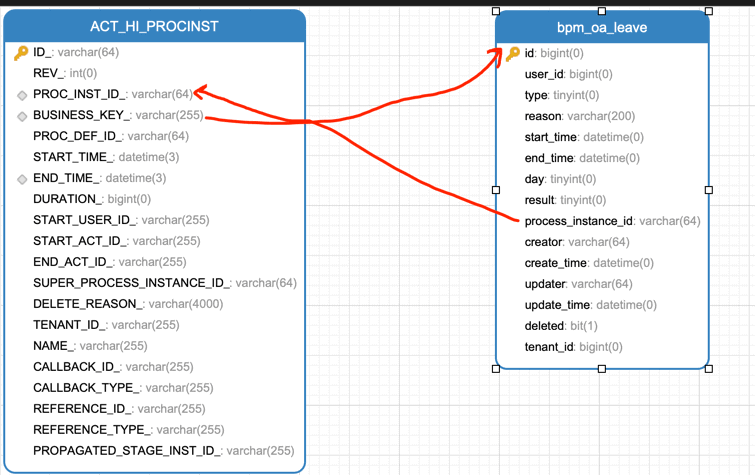

以项目中提供的 OALeave 请假举例子，它的业务表 bpm_oa_leave 和流程引擎的流程实例的关系如下图：

也因为业务建立了独立的业务表，所以必须开发业务表对应的列表、表单、详情页面。不过，审核相关的功能是无需重新开发的，原因是业务表已经关联对应的流程实例，流程引擎审批流程实例即可。

下面，我们以项目中的 [OALeave] 为例子，详细讲解下业务表单的开发与使用的过程。

# 业务开发

# 新建业务表

新建业务表 bpm_oa_leave ，建表语句如下：

CREATE TABLE `bpm_oa_leave` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '请假表单主键',
  `user_id` bigint NOT NULL COMMENT '申请人的用户编号',
  `type` tinyint NOT NULL COMMENT '请假类型',
  `reason` varchar(200) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '请假原因',
  `start_time` datetime NOT NULL COMMENT '开始时间',
  `end_time` datetime NOT NULL COMMENT '结束时间',
  `day` tinyint NOT NULL COMMENT '请假天数',
  `status` tinyint NOT NULL COMMENT '请假结果',
  `process_instance_id` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '流程实例的编号',
  `creator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '创建者',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `updater` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '更新者',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  `deleted` bit(1) NOT NULL DEFAULT b'0' COMMENT '是否删除',
  `tenant_id` bigint NOT NULL DEFAULT '0' COMMENT '租户编号',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=26 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='OA 请假申请表';

重点是两个字段：

  • process_instance_id 字段，关联流程引擎的流程实例对应的 ACT_HI_PROCINST 表的 PROC_INST_ID_ 字段
  • status 字段，请假结果，需要通过 Listener 监听回调结果，稍后来看看

# 【后端】实现业务逻辑

实现业务表的【后端】业务逻辑，具体代码可以看看如下两个类：

  • [BpmOALeaveController]

    /**
     * <p> Project: scaffold - BpmOALeaveController  </p>
     *
     * 管理后台 - OA 请假申请
     *
     * @author Tz
     * @date 2025/10/25 15:26
     * @version 1.0.0
     * @since 1.0.0
     */
    @Tag(name = "管理后台 - OA 请假申请")
    @RestController
    @RequestMapping("/bpm/oa/leave")
    @Validated
    public class BpmOALeaveController {
        @Resource
        private BpmOALeaveService leaveService;
        @PostMapping("/create")
        @PreAuthorize("@ss.hasPermission('bpm:oa-leave:create')")
        @Operation(summary = "创建请求申请")
        public CommonResult<Long> createLeave(@Valid @RequestBody BpmOALeaveCreateReqVO createReqVO) {
            return success(leaveService.createLeave(getLoginUserId(), createReqVO));
        }
        @GetMapping("/get")
        @PreAuthorize("@ss.hasPermission('bpm:oa-leave:query')")
        @Operation(summary = "获得请假申请")
        @Parameter(name = "id", description = "编号", required = true, example = "1024")
        public CommonResult<BpmOALeaveRespVO> getLeave(@RequestParam("id") Long id) {
            BpmOALeaveDO leave = leaveService.getLeave(id);
            return success(BeanUtils.toBean(leave, BpmOALeaveRespVO.class));
        }
        @GetMapping("/page")
        @PreAuthorize("@ss.hasPermission('bpm:oa-leave:query')")
        @Operation(summary = "获得请假申请分页")
        public CommonResult<PageResult<BpmOALeaveRespVO>> getLeavePage(@Valid BpmOALeavePageReqVO pageVO) {
            PageResult<BpmOALeaveDO> pageResult = leaveService.getLeavePage(getLoginUserId(), pageVO);
            return success(BeanUtils.toBean(pageResult, BpmOALeaveRespVO.class));
        }
    }
  • [BpmOALeaveServiceImpl]
    package cn.tzzfj.scaffold.module.bpm.service.oa;
    /**
     * <p> Project: scaffold - BpmOALeaveServiceImpl  </p>
     *
     * OA 请假申请 Service 实现类
     *
     * @author Tz
     * @date 2025/10/25 15:26
     * @version 1.0.0
     * @since 1.0.0
     */
    @Service
    @Validated
    public class BpmOALeaveServiceImpl implements BpmOALeaveService {
        /**
         * OA 请假对应的流程定义 KEY
         */
        public static final String PROCESS_KEY = "oa_leave";
        @Resource
        private BpmOALeaveMapper leaveMapper;
        @Resource
        private BpmProcessInstanceApi processInstanceApi;
        @Override
        @Transactional(rollbackFor = Exception.class)
        public Long createLeave(Long userId, BpmOALeaveCreateReqVO createReqVO) {
            // 插入 OA 请假单
            long day = LocalDateTimeUtil.between(createReqVO.getStartTime(), createReqVO.getEndTime()).toDays();
            BpmOALeaveDO leave = BeanUtils.toBean(createReqVO, BpmOALeaveDO.class)
                    .setUserId(userId).setDay(day).setStatus(BpmTaskStatusEnum.RUNNING.getStatus());
            leaveMapper.insert(leave);
            // 发起 BPM 流程
            Map<String, Object> processInstanceVariables = new HashMap<>();
            processInstanceVariables.put("day", day);
            String processInstanceId = processInstanceApi.createProcessInstance(userId,
                    new BpmProcessInstanceCreateReqDTO().setProcessDefinitionKey(PROCESS_KEY)
                            .setVariables(processInstanceVariables).setBusinessKey(String.valueOf(leave.getId()))
                            .setStartUserSelectAssignees(createReqVO.getStartUserSelectAssignees()));
            // 将工作流的编号，更新到 OA 请假单中
            leaveMapper.updateById(new BpmOALeaveDO().setId(leave.getId()).setProcessInstanceId(processInstanceId));
            return leave.getId();
        }
        @Override
        public void updateLeaveStatus(Long id, Integer status) {
            validateLeaveExists(id);
            leaveMapper.updateById(new BpmOALeaveDO().setId(id).setStatus(status));
        }
        private void validateLeaveExists(Long id) {
            if (leaveMapper.selectById(id) == null) {
                throw exception(OA_LEAVE_NOT_EXISTS);
            }
        }
        @Override
        public BpmOALeaveDO getLeave(Long id) {
            return leaveMapper.selectById(id);
        }
        @Override
        public PageResult<BpmOALeaveDO> getLeavePage(Long userId, BpmOALeavePageReqVO pageReqVO) {
            return leaveMapper.selectPage(userId, pageReqVO);
        }
    }
    PROCESS_KEY 静态变量：是业务对应的流程模型的编号，稍后会进行创建编号为 oa_leave 的流程模型。
    [BpmProcessInstanceApi] 定义了 #createProcessInstance(...) 方法，用于创建流程实例，业务无需关心底层是 Flowable 引擎，还是 Activiti、Camunda 引擎。
重点是看流程发起的逻辑，它定义了 /bpm/oa/leave/create 给业务的表单界面调用，UML 时序图如下：
后续时序图
# 【前端】实现业务逻辑
实现业务表的【前端】业务逻辑，具体代码可以看看如下三个页面：
  • 请假发起界面：[ leave/create.vue ]
  • 请假详情界面：[ leave/detail.vue ]
  • 请假列表界面：[ leave/index.vue ]
另外，在 [ router/modules/remaining.ts ] 中定义 create.vue 和 detail.vue 的路由，配置如下：
{
    path: '/bpm',
    component: Layout,
    name: 'bpm',
    meta: {
      hidden: true
    },
    children: [
      {
        path: 'oa/leave/create',
        component: () => import('@/views/bpm/oa/leave/create.vue'),
        name: 'OALeaveCreate',
        meta: {
          noCache: true,
          hidden: true,
          canTo: true,
          title: '发起 OA 请假',
          activeMenu: '/bpm/oa/leave'
        }
      },
      {
        path: 'oa/leave/detail',
        component: () => import('@/views/bpm/oa/leave/detail.vue'),
        name: 'OALeaveDetail',
        meta: {
          noCache: true,
          hidden: true,
          canTo: true,
          title: '查看 OA 请假',
          activeMenu: '/bpm/oa/leave'
        }
      }
    ]
}
为什么要做独立的 create.vue 和 index.vue 页面？
  • 创建流程时，需要跳转到 create.vue 页面，填写业务表的信息，才能提交流程。
  • 审批流程时，需要跳转到 detail.vue 页面，查看业务表的信息。
# 【实现】实现审批结果的监听
审批结束时（例如说流程实例最终被审批通过、不通过、取消），后端需要监听审批结果，然后更新业务表的状态。
友情提示：BpmProcessInstanceStatusEventListener 是什么呢？
BpmProcessInstanceStatusEventListener 是我们框架自己封装的一个监听器，用于监听流程实例的最终结果。在流程实例结束时，会回调通知它。
如果你自己的业务接入工作流，并且需要监听审批结果，必须继承它，实现自己的监听器！！！
至此，我们了解了 OALeave 使用业务表单所涉及到的开发，下面我们来定义对应的流程、发起该流程、并审批该流程。
# 定义流程
登录账号 admin、密码 admin123 的用户，扮演【管理员】的角色，进行流程的定义。
# 新建流程
访问 [工作流程 -> 流程管理 -> 流程模型] 菜单，点击「新建流程」按钮，填写流程标识、流程名称。
注意，流程标识需要填 oa_leave 。因为在 BpmOALeaveServiceImpl 类中，发起流程的标识是 oa_leave 。
# 修改流程

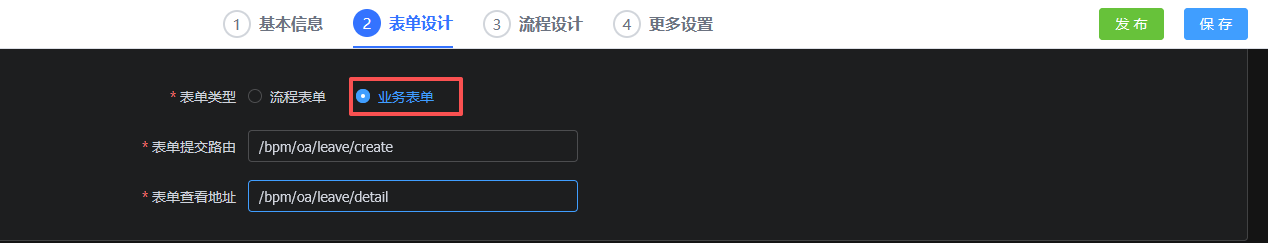

点击「修改流程」按钮，配置表单类型为业务表单，填写表单提交路由为 /bpm/oa/leave/create （用于发起流程时，跳转的业务表单的路由）、表单查看路由为 /bpm/oa/leave/detail （用于在流程详情中，点击查看表单的路由）。如下图所示：
友情提示：注意！！！ /bpm/oa/leave/create 和 /bpm/oa/leave/detail ，都是相对 /views 开始的 Vue 文件的路径！！！
# 设计流程

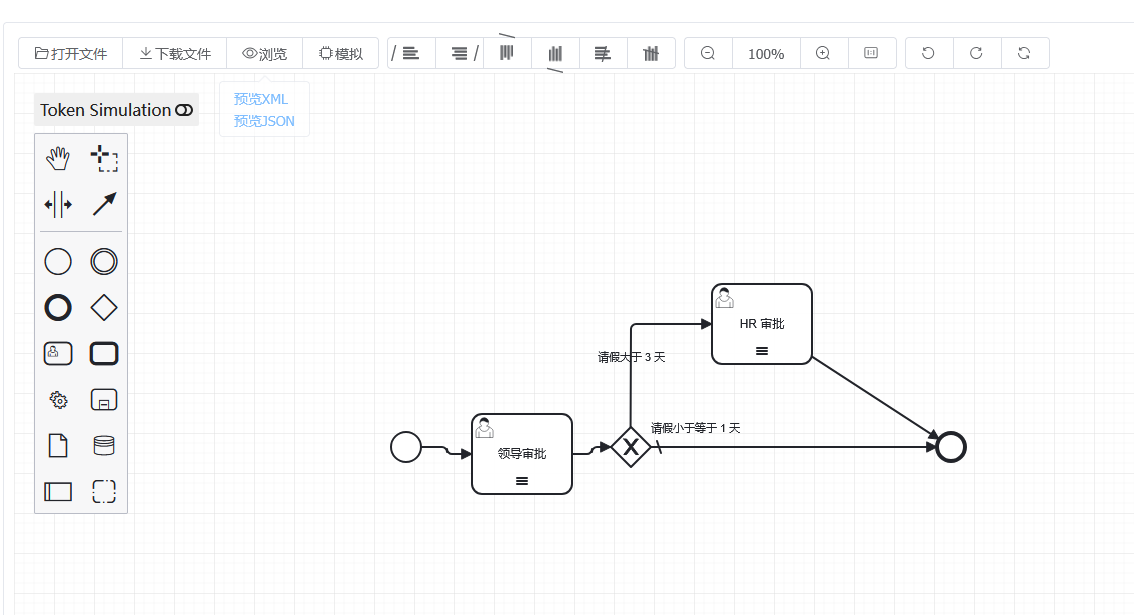

① 点击「设计流程」按钮，在线设计请假流程模型，包含两个用户任务：领导审批、HR 审批。如下图所示：

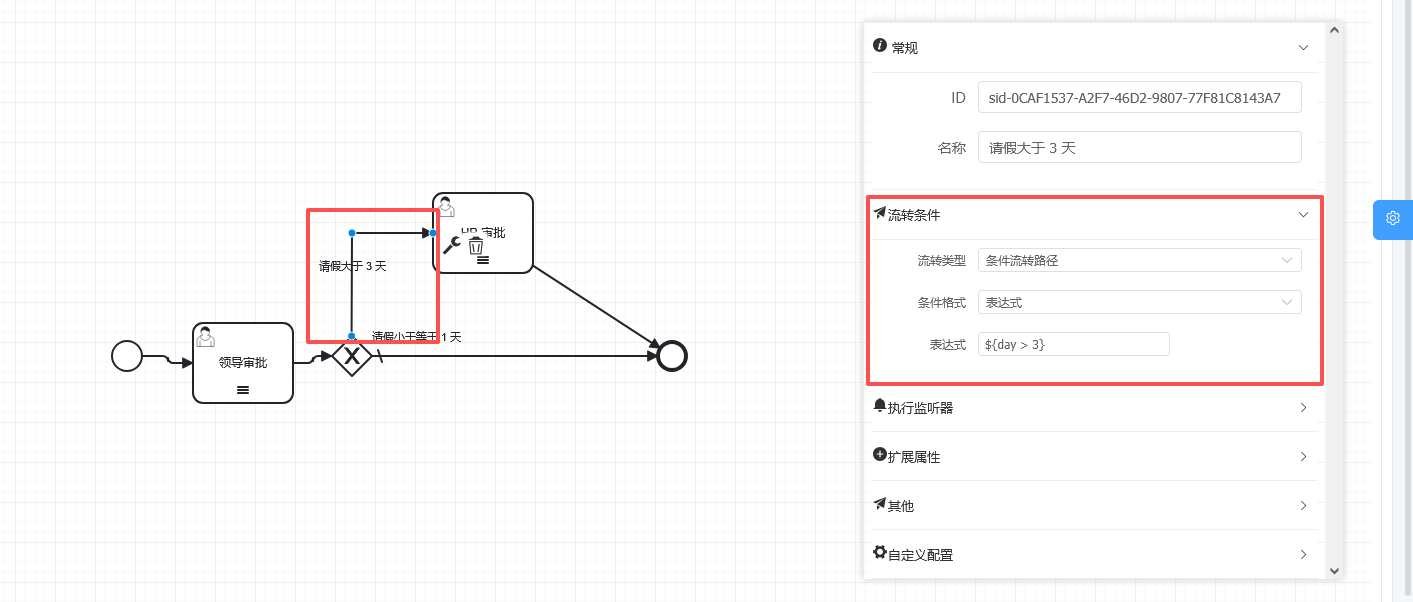

设置条件
点击右上角的「保存模型」按钮，完成流程模型的设计。
③ 点击「发布流程」按钮，把定义的流程模型部署出去。部署成功后，就可以发起该流程了。
# 发起流程
登录账号 admin、密码 admin123 的用户，扮演【员工】的角色，进行流程的发起。
① 发起业务表单请假流程，两种路径：
  1. 访问 [工作流程 -> 审批中心 -> 发起流程] 菜单，选择 “OA 请求” 流程，会跳转到流程模型 oa_leave 配置的表单提交路由。
  2. 访问 [工作流程 -> OA 示例 -> 请假查询] 菜单，点击「发起请假」按钮。
② 填写一个小于等于 3 天的请假，只会走【领导审批】任务；填写一个大于 3 天的请假，在走完【领导审批】任务后，会额外走【HR 审批】任务。
后续的流程，和 [审批接入（流程表单）] 是基本一致的，这里就不重复赘述，当然你还是要试着跑一跑，了解整个的过程。
# 审批流程
略～自己跑
# 选择业务表单、流程表单？
流程表单，适合简单业务，无需开发的那种。大多数场景下，我们还是选择业务表单，例如说：
  • [《CRM 手册 —— 【合同】合同管理、合同提醒》] 的合同审批
  • [《CRM 手册 —— 【回款】回款管理、回款计划》] 的回款审批
也就是说，审批只是业务的一个环节，而不是整个业务的所有。所以，我们选择业务表单，是为了更好的支持业务的复杂度。
